mardi 27 octobre 2015

schéma branchement câblage prise rj45

-schéma de branchement prise RJ45  téléphone
-câblage les différents types câble ethernet RJ45 droit et croisé
-raccordement prise murale RJ 45 murale maison

Le prise rj45 ,aussi appelé port ethernet permet de relie les différents appareils de communication entre eux .

La différence entre câblage droit et câblage croisé :

-câblage droit :

 ce type de câble et le modèle le plus répondu il fait pour connecter multiples passant par un hub réseau ou un switch.
Exemple d'utilisation :
  • Ordinateur à Switch
  • Ordinateur  à HUB
  • Switch à Routeur
-câblage croisé :


ce type de câble et utilisé pour la connexion directe entre deux périphériques de même type  .
Exemple d'utilisation :
  • Switch à Switch
  • Hub à Hub
  • Routeur à Routeur
  • Ordinateur à Ordinateur
  • Ordinateur à Ordinateur
Schéma de branchement fiche RJ45 :

Branchement droit  :

schema branchement cablage prise rj45 ethernet

Branchement croisé  :




Raccordement et câblage prise murale RJ45 :



Pour plus des info voir rj45 wiring

vendredi 18 septembre 2015

schema branchement cablage d'un vmc simple double flux

schéma de branchement électrique vmc 2 vitesses
câblage et raccordement vmc simple et double flux
la différence entre vmc simple et double flux

la ventilation mécanique contrôlée ( VMC ) il permet de renouveler l'air à l’intérieur des pièces ,d'évacuer l'humidité et les polluants des pièces dites humides

La différence entre VMC simple et double flux :

  • vmc simple flux :

l'air extérieur entre dans la maison par des grilles située dans les pièces principales

  • vmc double flux :
il est composée d'un double réseux de gaines distincts, l'air sortant (provenant des pièces humide SDB,cuisine,toilette...) sert à réchauffer l'air entrant vers chambre,salon ...


Attention : Avant tout manipulation vérifie que votre installation sera hors tension et vérifier l'absence du courant  a l'aide d'un testeur .

Norme d'installation vmc :

  • le circuit VMC doit être protéger obligatoirement par un disjoncteur de 2A , dans ce cas le porte fusible étant Interdit






  • l'installation et réalisé par un conducteur 1,5 mm²
  • Schéma de câblage électrique d'un vmc :
    schema  electrique vmc branchement cablage simple flux double flux

    schéma de branchement :
    schema electrique branchement cablage vmc simple et double flux


    • Pour commencer vous allez brancher la phase sur la borne L de l'interrupteur par un fil rouge
    • Ensuit vous raccordez la borne 1 d'interrupteur  avec la borne (GV) grand vitesse par un fil orange
    • Ensuit avec un fil violet vous reliez la borne 2 d'interrupteur ou borne (PV) petite vitesse de la VMC
    • Le fil de neutre ( bleu ) et le fil de terre (vert/joune) sont raccorder directement ou vmc


    voir aussi :



    samedi 4 juillet 2015

    norme electrique nfc 15-100


    La norme électrique nfc 15-100 et un norme qui fixe les conditions de réaliser une propre installation dans votre habitation ,elle pour objet la sécurité d’installation ou des personnes qui occupent  le logement.
    sa dernière mise à jour applicable de puis le 1 juin 2003 sur tout les installation neuves ou rénovation totales .
    voici tout ce qu'il y a à savoir sur la norme électrique .
    normes electriques nfc 15-100 francaise

    Les appareilles de la protection :

    • Protection différentielle :
    tous les circuits d'installation electrique doivent être protéger par un ou plusieurs différentiel  30 mA selon la surface d'habitation


    Surface des locauxBranchement monophasé de puissance ≤ 18 KVA avec ou sons chauffage électrique
    surface ≤ 35m² 1 X 20 A type AC               +                   1 X 40 A type A
    35m² < surface ≤ 1002 X 40 A type AC               +                   1 X 40 A type A
    Surface > 100 m²3 X 40 A type AC               +                   1 X 40 A type A
    le disjoncteur différentiel 40 A de type A et obligatoirement protéger les circuit spécialisés plaque cuisson et lave linge
    • Protection des circuit :
    norme electrique nfc 15-100

    • protection contre la foudre :
    l'installation d'un parafoudre de secteur et obligatoire dans :
    - les bâtiment équipes d'un portionnaire
    - les installations alimentée par un réseau basse tension aérien et ou le niveau kéraunique local Nk > 25 (AQ2)
    pour savoir plus sur parafoudre : promotelec.com
    • Volume salle de bain :
    la norme electrique impose 4 zone de sécurité volume 0 , 1 , 2 et 3 voir norme de chaque volume voire les norme SDB
    Les équipements minimal par chaque pièce :


    norme electrique nfc 15-100
    Circuit spécialise :
    la norme électrique dit que chaque installation comprendra au moine 4 circuit spécialise seront prévus :
    • 1 circuit dédie plaque de cuisson ou cuisinière protéger par un disjoncteur 32 A monophasé .
    • 3 circuit dédié les appareil ( lave linge , lave- vaisselle ,four ...) protéger par un disjoncteur 20 A.


    Circuit électrique prise de courant :

    1. Nombre de prise de courant par pièce :
    2. nombre de prise par circuit :
    Nombre des socles PC maximum par circuit Section du conducteur Disjoncteur Fusible
    5 socle PC 16A1 , 5 mm²16 AInterdit
    8 socles PC 16A2 , 5 mm²20 A16 A
    Circuit spécialisé 1PC 16 A2 , 5 mm²20 A16 A
    Circuit spécialisé 1 PC 32 A6 mm²32 A32 A

    Circuit communication et TV :
    • 1 socle RJ a proximité d'une socle de prise de courant 16 A +T dois être installé  a la hauteur entre 0,15 m et 1,30 m du sol fini
    • si TV n'est pas distribuée par la prise RJ 45 selon les normes electrique les nombres de prise et fixé :
    • - si la surface d’habitation et = 35 m² = 1 socle admis
    • - si la surface d’habitation et =100 m² = au moins 2 socle
    • - si la surface d’habitation et >100 m² = au moins 3 socle
    Tableau électrique :

    pour l'installation d'un tableau electrique la norme electrique impose des norme à respecter pour un meilleur installation
    voir les norme tableau electrique






    mardi 5 mai 2015

    comment installer spot encastrable led

    Schéma electrique spot electrique
    Branchement et câblage electrique spots encastrable
    Etape d' installation spot encastrable LED

    ATTENTION :

    • avant de faire toutes manipulation pensez à couper l'alimentation électrique de votre tableau et vérifier l'absence du courant à l'aide d'un testeur .
    • Pour l'installation dans une salle de bain le transformateur des spots  doit être placé en dehors volumes 0,1 et 2 de sécurité


    Schéma electrique spot encastrable :

    schema et baranchement cablage et installation spote spot encatsrable led

    Schéma de branchement spot encastrable LED:

    schema branchement cablage installation spot encastrable led


    Etape d'installation spot encastrable :

    1. Commencez par couper le courant electrique
    2. Utiliser un détecteur de métaux par repaire l'emplacement du fourrure du plafond
    3. Marquer avec un crayon le point de plantation de spot sur le plafond
    4. à laide d'un perceuse plus un se-cloche découper le long du tracé que vous venez d'effectuer
    5. dévisser le capot de transformateur et raccorder les conducteur d'alimentation en bornier ( 220V )
    6. connecter le faisceau pré-câblé au bornier (12V)
    7. raccorde le fiche de spots ou transformateur puis repousser le dans le faux plafond
    8. Emboîter le spot dans le plafond et vérifier le fonctionnement d'éclairage
    Voir aussi :

    lundi 30 mars 2015

    installation electrique maison

    Vous recherchez comment faire une propre installation electrique de votre maison neuve ou appartement ? ou vous fait rénovation totale de votre habitation ?

    Nous mettons à votre disposition quelque installation accompagnés des conseils , norme et symbole electrique pour aider à leur mise en oeuvre .

    ATTENTION : avant de faire toutes manipulation pensez à couper l'alimentation électrique de votre tableau et vérifier l'absence du courant à l'aide d'un testeur .


    installation electrique maison appartement neuve

    -Voici quelque installation a réalise  sois même :

    - Voir également quelque schéma électrique et  branchement :


    - Pour Faire soi-même son installation électrique ou norme ou pour demander un devis contacter  maison consruction


    mardi 17 mars 2015

    code couleur fil electrique


    • code couleur fil électrique selon norme européenne nfc15-100.
    • couleur fils électrique pour ancienne installation .

    Avant de commencer chaque installation electrique ou de faire une intervention dans votre habitation il est nécessaire à respecter ou code couleur des fils électrique pour un propre installation et pour éviter tout danger .

    Attention :avant de faire toutes manipulation pensez à couper l'alimentation de votre tableau électrique et vérifier l'absence du courant à l'aide d'un testeur .

    Code couleur fil électrique :

    De puis l'année 1970 la normalisation européenne a mise l'ordre des normes qui variante d'un pays à l'autre , voici les couleur des fils le plus utiliser dans les installations électrique


    code couleur fil câble electrique

    •  le fil bleu  : signifie le neutre
    • les fils rouge , noire , marron ,violet ...  : signifier la phase
    • le fil vert / jaune : toujours fil de terre
    Code couleur pour ancienne installation :

    Avant l'année 1970 les anciennes installations les couleurs des câbles électrique n'étaient pas forcement les mêmes
    par exemple

    • neutre : Gris ou blanc
    • phase  : jaune ou vert
    • terre  :  rouge ou noir
    pour un mieux repaire utilisé un multimètre :

    - la tension entre la phase et neutre :  220 V
    - la tension entre la phase et terre : 220 V
    - la tension entre neutre et terre : 0 V

    je vous proposez quelque installation et sa couleur de branchement (navette , routeur lampe ... etc )
     Avoir aussi :
                         - couleur fil RJ45                      - va et vient
                         - simple allumage
                         - télérupteur
                         - contacteur jour nuit



    mardi 3 mars 2015

    schéma branchement câblage volet roulant electrique

    - Schéma electrique volet roulant
    - Norme d'installation d'un volet roulant electrique
    - Schéma de branchement d'un volet roulant electrique
    - Câblage les différents types interrupteurs volet electrique

    Attention : avant de faire toutes manipulation pensez à couper l'alimentation électrique de votre tableau et vérifier l'absence du courant à l'aide d'un testeur .

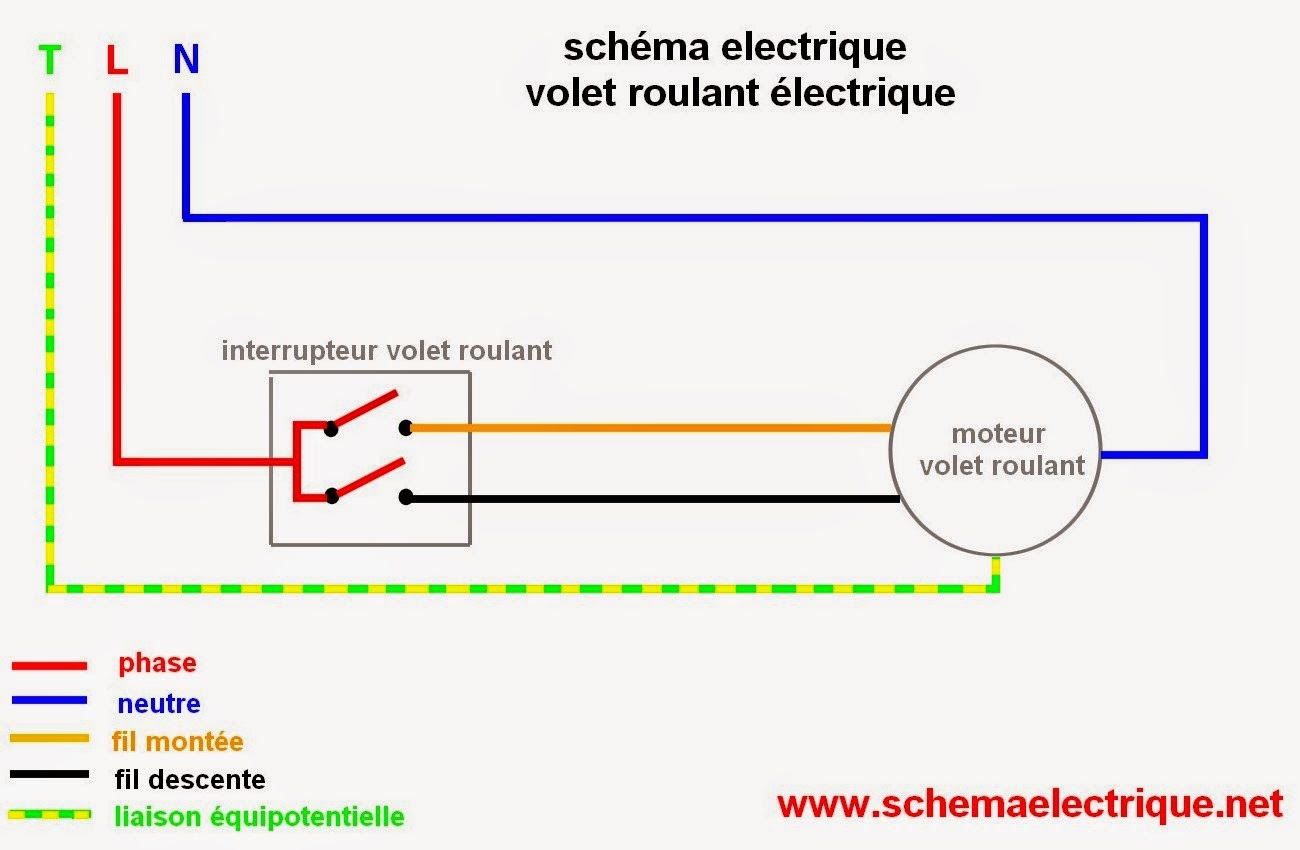

    Schéma electrique volet roulant :


    schema dinstallation et branchement electrique volet roulant

    Norme d'installation d'un volet roulant electrique :

    -pour un propre installation d'un volet roulant la norme NFc 15-100 impose de créer un circuit spécialisé

    •  de disjoncteur 16 A ou(fusible 10 A) avec un conducteur en diamètre de 1,5 mm²
    • ou  un disjoncteur de 20 A avec un conducteur en section 2,5 mm²
    -les interrupteurs dois être pose entre 0,90 m et 1,80 m du sol fini


    Schéma de branchement d' un volet roulant electrique :

    Matériels nécessaire:
    • volet roulant déjà installer
    • la gaine ICTA en diamètre 20 mm
    • interrupteur ( montée - descente)
    • pince a dénuder
    • pince coupante
    • des fils électrique en section 1,5 mm² (rouge ,bleu ,noire marron,et vert/jaune )
    Pour la protection nous avons besoins :

    • interrupteur différentiel 30 mA
    • 1 disjoncteur 16 A
    Schéma de branchement :

    schema de brabchement et cablage installation volet roulant electrique

    • De puis le tableau electrique on commence par brancher la phase sur le borne L d'interrupteur qui commande sur le volet .
    • On raccorde le fil marron du câble du volet a la borne 1 du bouton
    • Le fil noire du volet on le branche sur la borne 2 du bouton
    • Le neutre dois être brancher directement au volet roulant .
    • en fin le fil de terre le moteur doit être toujours raccorder au terre.
    Câblage les différents  types interrupteurs volet electrique :

    voici quelque exemple de câblage les différents type des interrupteurs volet roulant


    branchement cablage raccordement interrupteur volet roulant electrique

    Voir aussi :





    mercredi 11 février 2015

    schéma branchement câblage tableau electrique



    - schéma tableau électrique domestique
    -câblage et branchement d'un tableau électrique selon les différents surface d'habitation
    - norme électrique d'installation et raccordement  d'un tableau a la maison


    Le tableau électrique et également appelé tableau générale ou tableau de protection et assure la sécurité sur tous les circuits électrique de votre habitation

      Attention : Avant toute manipulation vérifier que votre disjoncteur générale sera hors tension

    Schéma de branchement et câblage les différent type tableau électrique :
    voici 3 série des schémas électrique pour chaque surface d'habitation

    • Schéma de branchement d'une surface inférieur ou égale à 35 m²
    schema branchement cablage tableau electrique

    • Schéma de branchement d'une surface entre 35 m² et 100 m²
    schema branchement cablage tableau electrique
    Ajouter une légende
    • Schéma de branchement d'une surface supérieur à 100 m²
    schema branchement cablage tableau electrique




    Norme electrique d'installation et raccordement  d'un tableau a la maison :

    -   La gaine technique de logement (GTL):

     la gaine technique et obligatoire de puis l'année 1996 dans tous les locaux individuelle ou collectif selon la norme NFC 15-100 il y a trois cas possible

    • si vous faites une création totale de votre installation electrique la gaine technique de logement et obligatoire
    • si vous faites une création totale de votre habitation avec redistributions des cloisons et obligatoire à réaliser la gaine technique de logement
    • si vous faites une création totale de votre habitation sont redistributions des cloisons n’êtes pas obligatoire à réaliser la gaine technique de logement
    les dimensions de  la gaine technique de logement :

    • si la surface de logement et inférieur à 35 m² la gaine doit être 450 X 150 mm
    •  si la surface de logement et  supérieur à 35 m² doit être        600 X 200 mm
    - Hauteur du tableau electrique :

    les tableaux doit être placé dans un endroit facilement accessible et dans un hauteur comprise

    • entre 0,90 m et 1,80 m au-dessus du sol fini .
    • et entre 0,90 à 1,30 pour les locaux réservés au personnes a mobilité réduit ( handicapés) ou personnes âgées.
    - les interrupteur différentiel :

    la norme nf c 15-100 impose la nombre minimal des interrupteurs différentiel 30 mA selon la surface de votre habitation
    •    si la surface et inférieur ou égale  a 35 m² dans ce cas il faut installe ou moins
            - 1 interrupteur de 25 A de type AC
            - et 1 interrupteur de 40 A de type A
    •   si la surface entre 35 m² et 100 m² dans ce cas il faut installe ou moins
            - 2 interrupteur de 25 A de type AC
            - et 1 interrupteur de 40 A de type A
    • si la surface  et supérieure à 100 m² dans ce cas il faut installe ou moins
            - 3 interrupteur de 25 A de type AC
            - et 1 interrupteur de 40 A de type A

    le type A  et obligatoire protège les circuits spécialise suivant ( plaque de cuissons , lave linge ...)

    - taille de tableau electrique :
    la norme electrique impose également un réserve de 20 % dans tout les tableaux de répartition pour les extensions futures.

    - le parafoudre :

    le parafoudre de secteur et obligatoire d'installe pour évacuer le courant vers la terre.

    • dans les bâtiments équipés d'un partenaire
    • dans les bâtiment dont la ligne est entièrement ou partiellement aérienne
    voir schéma d'installation parafoudre

    -mise à la terre :
    la mise à la terre et essentiel à la sécurité des personnes contre le risque d'électrisation en cas de défaut d''isolement .

       voir aussi :    interrupteur simple allumage
                            interrupteur va et vient
                            prise electrique
                            télérupteur
                            contacteur jour nuit




    mercredi 28 janvier 2015

    schéma branchement cablage minuterie

      - schéma electrique minuterie unipolaire
     -branchement et installation d'une minuterie a 3 fils
     -câblage et raccordement les différent types minuterie  schneider, hager , legrand , theben ...

    la minuterie électrique  fonctionne comme le télérupteur , il permet de commander sur un ou plusieurs points d'éclairages depuis les différents endroits de la pièce

    Attention :avant de faire toutes manipulation pensez à couper l'alimentation électrique de votre tableau et vérifier l'absence du courant à l'aide d'un testeur .

    Schéma électrique minuterie unipolaire :


    schema d'installation electrique minuterie

    Branchement et installation d'une minuterie electrique :


    schéma branchement câblage et raccordement minuterie


    • en commencer par raccorder la phase (rouge) sur la borne 1 de la minuterie et on relie chaque boutons poussoirs par la même phase .
    • on branche le routeur des boutons poussoirs ( violet) sur le borne 1 de la minuterie ;
    • le neutre (bleu) on la brancher sur le borne A2 de minuterie et chaque  lampe.
    • le retour des lampes (marron) on la brancher sur la bobine A2 de minuterie .
    • le fil de terre  est obligatoire dans ce cas on reliant  chaque lampe avec ce fil.
             NB : Numérotation peuvent changer selon la minuterie

    câblage et raccordement les différent types de de la minuterie  :

    • exemple câblage des minuteries  scheneider , le grand , hager et theben .



    schema branchement câblage raccordement   minuterie hager schneider le grand

    Article avoir



    jeudi 22 janvier 2015

    schema branchement cablage double va et et vient

      - schéma électrique  d' installation double va et vient
     - schéma de branchement double  va et vient
     - exemple de câblage et raccordement  les différents types interrupteurs double va et vient

    Attention : avant toute manipulation vérifier que votre disjoncteur générale sera hors tension .

    double va et vient si la même fonction de va et vient classique permet de gérer la marche et arrêt de deux point lumineux distincts dans deux endroit différents .

    Schéma electrique d'installation double va et vient :
    schema branchement cablage interrupteur double va et vient


    Schéma de branchement double  va et vient :
    avant de faire une installation electrique il faut respecter au norme electrique

    • de puis le tableau en relie par un fil rouge de phase les deux interrupteur va et vient  dans premier interrupteur double va et vient
    • par un fil marron en aliment 1 er navette entre interrupteur 1 et interrupteur 2 ( voir le schéma)
    • par un fil violet en aliment 2 eme navette entre interrupteur 3 et interrupteur 4 (voir le schéma)
    •  à la sortie de 2 interrupteur en relie par un fil marron la lampe au premier circuit
    • à la sortie de 4 interrupteur en relie par un fil violet la lampe au deuxième circuit
    • le Neutre et la Terre sont raccorder directement sur la lampe

    installation schema  bramnchement cablage interrupteur double va et vient


    Exemple de câblage et raccordement  les différents types interrupteurs double va et vient:

     voici quelque exemple de câblage les différents types interrupteur va et vient :

    • câblage 1 er interrupteur double va et vient :


    • câblage 2 eme interrupteur double va et vient :



    cablage branchement branchement  interrupteur double va et vient



    Voir aussi : va et vient simple



    jeudi 15 janvier 2015

    schema branchement cablage interrupteur double allumage

       - schéma électrique interrupteur double allumage
      - branchement éclairage par  double commande
      - câblage les différents types des interrupteurs double allumage

    L'interrupteur double allumage s’appelle aussi double commande c'est interrupteur qui contient deux interrupteur simple dans la même boitier , il permet d'allumer et éteindre deux point d'éclairage ou deux rangées d’éclairages selon le besoins.

      Attention : Avant de faire toutes manipulation pensez à couper l'alimentation de votre tableau électrique , et vérifier l'absence du courant à l'aide d'un testeur .

    Schéma électrique interrupteur double allumage :

    schema electrique interrupteur double allumage


    Branchement et raccordement double commande :
    • tout d'abord on aliment par un fil de phase Rouge l'interrupteur double allumage on relie par ce fil chaque interrupteur par la même phase (voir photo 3)
    • avec un fil Violet en relie la sortie du premier interrupteur ou lampe 1 . on fait la même chose pour la deuxième
    •  le Neutre et la Terre sont raccorder directement sur la lampe

    schema branchement cablage raccordement interrupteur double allumage

      Câblage les différents types des interrupteurs double allumage :
     voici quelque exemple de branchement des interrupteurs double allumage ou double commande


    branchemet cablage raccordement installation  interrupteur double allumage

       voir aussi :

    dimanche 11 janvier 2015

    schéma branchement câblage prise commandée par interrupteur

       - schéma electrique prise commandée
       - branchement prise commandée par interrupteur
      - norme d'installation électrique prise de courant avec interrupteur
      - câblage les différents types prise commandée et interrupteur

    Attention : Avant de faire toutes manipulation pensez à couper l'alimentation de votre tableau électrique , et vérifier l'absence du courant à l'aide d'un testeur .

    Schéma electrique prise commandée par interrupteur :

    schema electrique prise commandée par interrupteur

    Schéma de branchement prise commandée avec
    interrupteur :

    • de puis le tableau electrique avec un fil rouge en relais l'interrupteur au phase
    •  avec un fil marron en relis la sortie de l'interrupteur ou bornier droite de prise
    • le neutre et la terre sont relie directement au prise electrique
    schema branchement  prise commandée par interrupteur

    Norme d'installation electrique prise de courant avec interrupteur :

    avant de faire une installation electrique il faut respecter  au norme electrique NF C 15-100:
    • le nombre maximum des prises commandée par un seul interrupteur et deux prise de courant .
    • avant de faire votre  installation electrique il faut respecter au norme de couleur des fils
           - phase = rouge
           - retour = toutes les couleurs sauf bleu et vert/jaune
           - neutre = bleu
           - liaison équipotentielle = vert / jaune
    • l'interrupteur dois être installer entre 0,90 m et 1,30 m du sol fini
    • le circuit dois être protégé par
            - 1 disjoncteur 16 A maximum
     ou   - 1 fusible  de  10 A maximum

    Câblage les différent types prise et interrupteur

    • voici quelque exemple de branchement des interrupteur simple



    branchement cablage raccordement interrupteur simple allumage


    • voici quelque exemple de branchement de prise de courant

    branchement  cablage  raccordement prise de courant elecrique

      Voir aussi :




    mercredi 7 janvier 2015

    schéma branchement câblage détecteur de mouvement presence

         -schéma electrique simple détecteur de mouvement
       - schéma electrique détecteur avec interrupteur
       - branchement et câblage détecteur de présence

    ATTENTION : Avant tout installation electrique commencer par couper le courant mettez tous les disjoncteur en position OFF  et vérifier l'absence de courant à l'aide d'un testeur.

    le détecteur de mouvement s’appelle aussi un détecteur de présence sont rôle et allumer ou éteindre  automatiquement une lampe , un projecteur ou une appareils electrique a chaque détection .


    Schéma electrique simple de détecteur de mouvement (présence):


    • schema electrique simple :

    • schéma electrique avec interrupteur :




    Schéma de branchement détecteur de

    mouvement :

    pour faire un branchement electrique d'un détecteur de mouvement il faut respecter au norme electrique tout d'abord pour un propre  installation un détecteur nous avons besoin

    les éléments suivant :

      • un jeux de tournevis électricien
      • une pince coupant
      • une pince à dénuder
      • un testeur de tension
    Et nous avons besoin des éléments suivant :

      • 1 détecteur de mouvement
      • 1 détecteur de mouvement
      • 1 disjoncteur 10 A
      • Une lampe ou un projecteur
      • De fil de phase rouge
      •  De fil de neutre
      • De fil de terre vert / jaune

    branchement electrique détecteur de mouvement :


    • On raccord la phase sur la borne L du détecteur
    • En suit on raccord la borne L1 avec la lampe
    • On  prends le neutre on la raccorder sur la lampe et la borne N de détecteur
    • le fils de terre et raccorder directement sur la lampe




    branchement détecteur de mouvement avec interrupteur



      • de puis le tableau électrique en relie le fil de phase a l'entrer d'interrupteur
      • à l'aide d'un fil rouge en relie la sortie d'interrupteur et la borne L de détecteur
      • on prend le fil bleu (neutre) on la raccorder sur la lampe et la borne N du contacteur .
      • le file de terre vert / jaune et raccorder directement sur la lampe
    voir aussi :
